どうもカッツプロダクション代表のカッツです、今日はいつもと毛色を変えて横道に逸れます！！ ミュージシャン兼IT屋らしいネタということで、ヘッドホンの修理の話です。
愛用してるソニーのMDR-CD900ST、ある日突然右から音が出なくなりました。
構造的によくあるやつですね。ヘッドバンド内を通ってる配線が断線するパターン。というわけで、自分で直しました。
ちなみにこういうのやってると、PCの不具合の切り分けも捗る気がするんでですよね。「どこで信号が切れてるか」を物理的に追う感覚が身につくので。ソフトばかり触ってると、意外とこの感覚が鈍るみたいな、個人的意見です。
今回めちゃくちゃ参考にさせていただいたブログはこちらです。本当にありがとうございました！！
MDR-CD900STの断線を修理する｜sat03さん
目次
CD900STは修理しやすい業界標準機
ご存知の方も多いと思いますが、MDR-CD900STってレコーディングスタジオの業界標準みたいなヘッドホンなんですよ。日本のスタジオならほぼ確実に置いてあるレベル。
で、このヘッドホンの素晴らしいところがパーツが個別供給されてることなんですよね。イヤーパッド、ドライバー、ケーブルあたりは単品で買えるので、壊れてもすぐに直せる。
ただ今回の断線箇所はヘッドバンド内で、ASSY（アッセンブリ）でヘッドバンドごとの供給しかないんです。。。線だけピンポイントで買えない。しかもそれなりの値段がするので、コスト的に微妙だなと。断線した線を交換するだけなのに、ヘッドバンドまるごと買い替えるのはもったいないじゃないですか。
というわけで、自力で配線交換することにしました。構造がシンプルなので、これができるのもCD900STの良さですね。
ちなみにプラグを金メッキに交換してる人とかもいますね。高級感が出るの。自分は腐食に強いという実用的な理由で金メッキ派ですが。ニッケル派の人もいるので、このへんは宗派の話になるので別の機会に。
、、、と調子に乗ったこと色々言ってますが、「じゃあ今の時代だから修理動画上げてよ！」と言われたらあれは別スキルなので無理です。動画として見せられるハンダ付けのテクとか、鈍臭くない分解風景とか、完全に演者のスキルじゃないですか。自分には無理ですTT
ドライバーでガシガシ分解できます

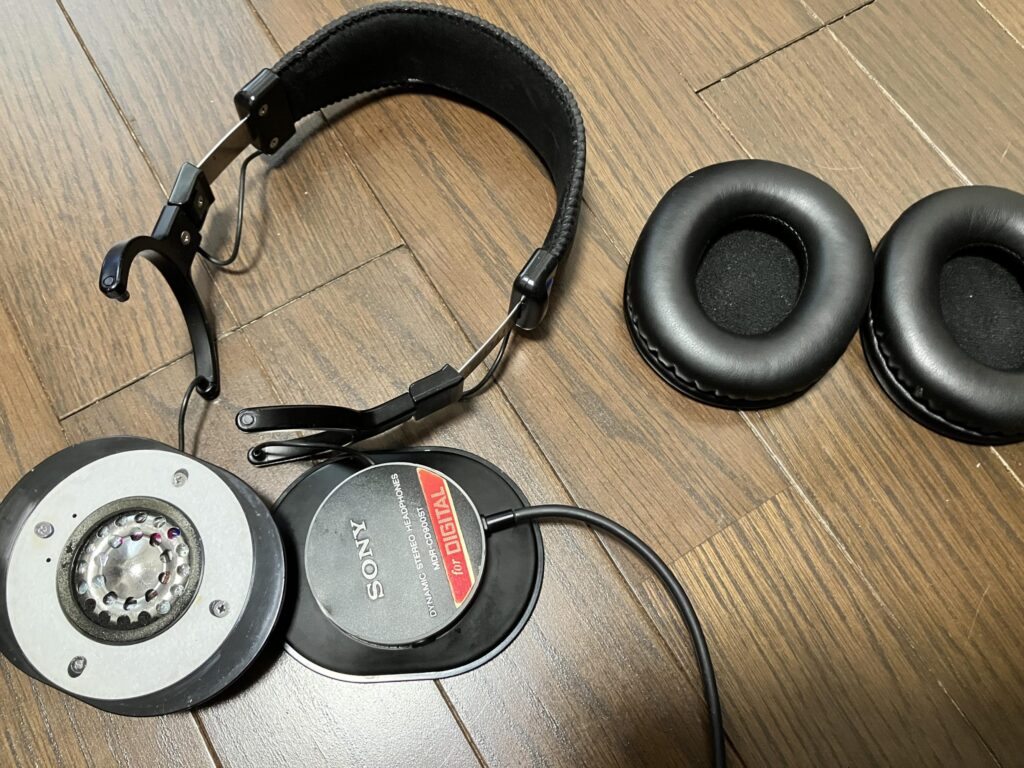

作業開始です。構造がシンプルなので、ドライバーがあればガシガシ分解できます。

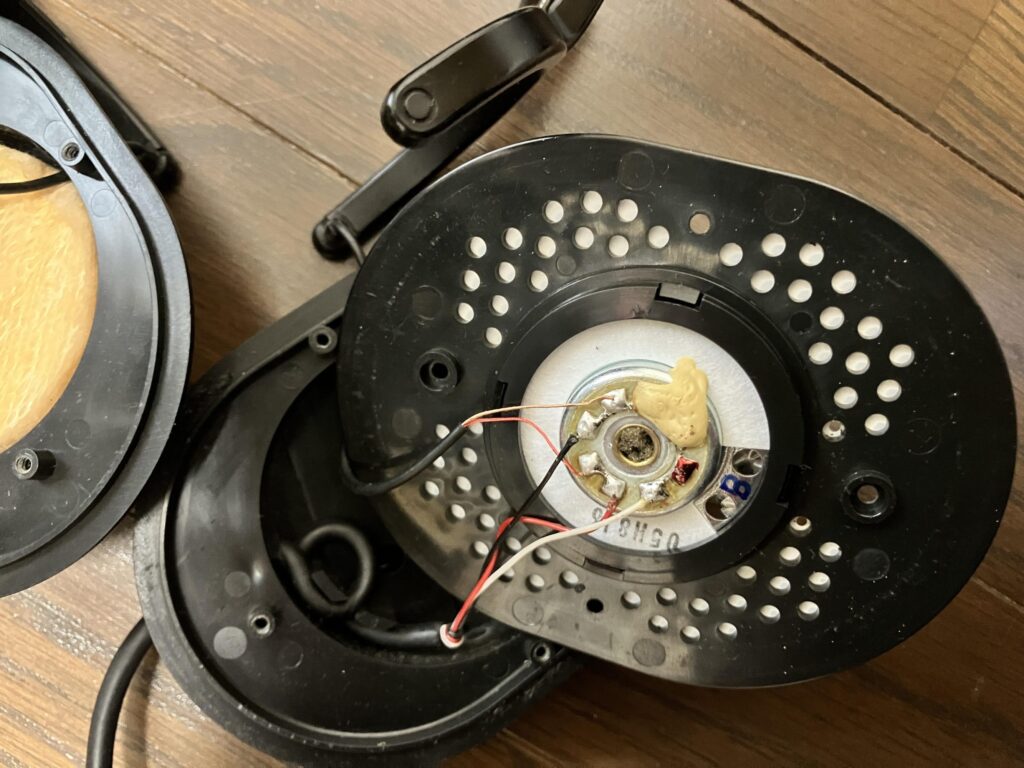

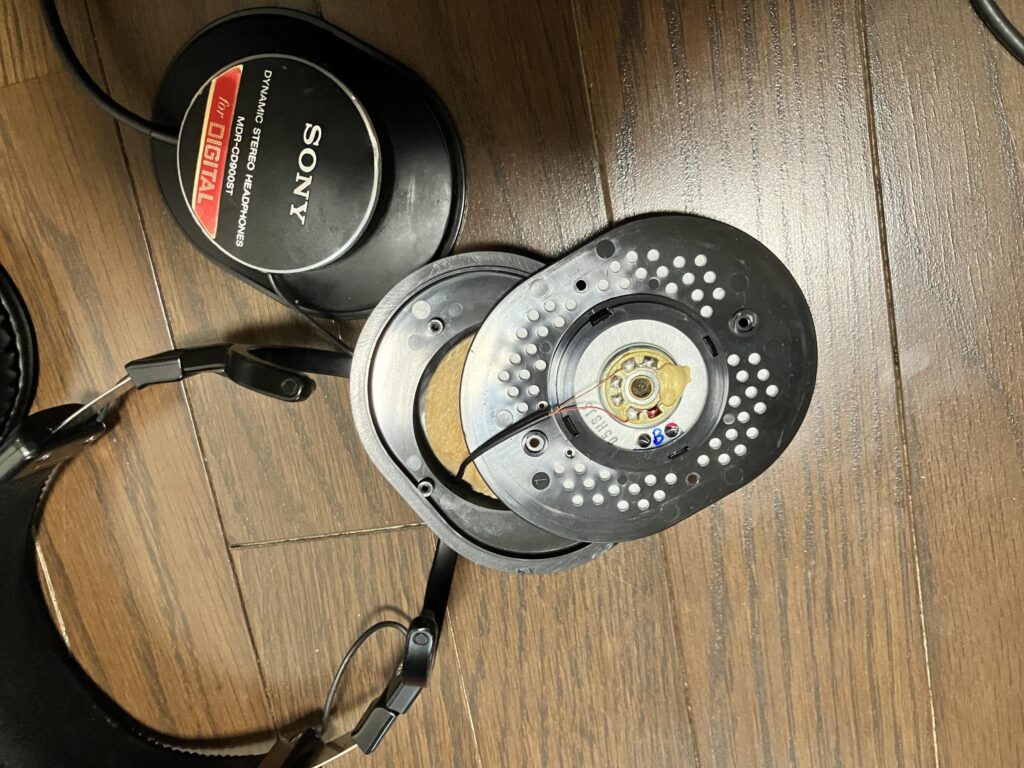

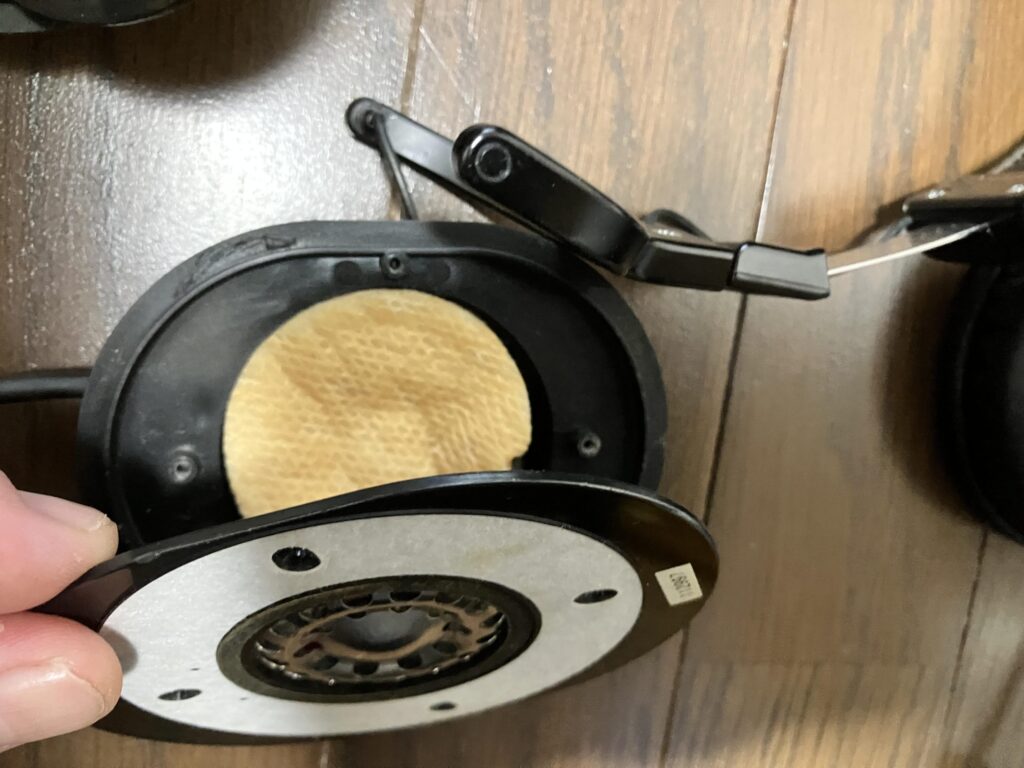

ハウジングを開けると、ドライバーユニットにリード線がハンダ付けされてるのが見えます。ここが断線してるか、ヘッドバンド内の配線が切れてるかのどちらかですね。

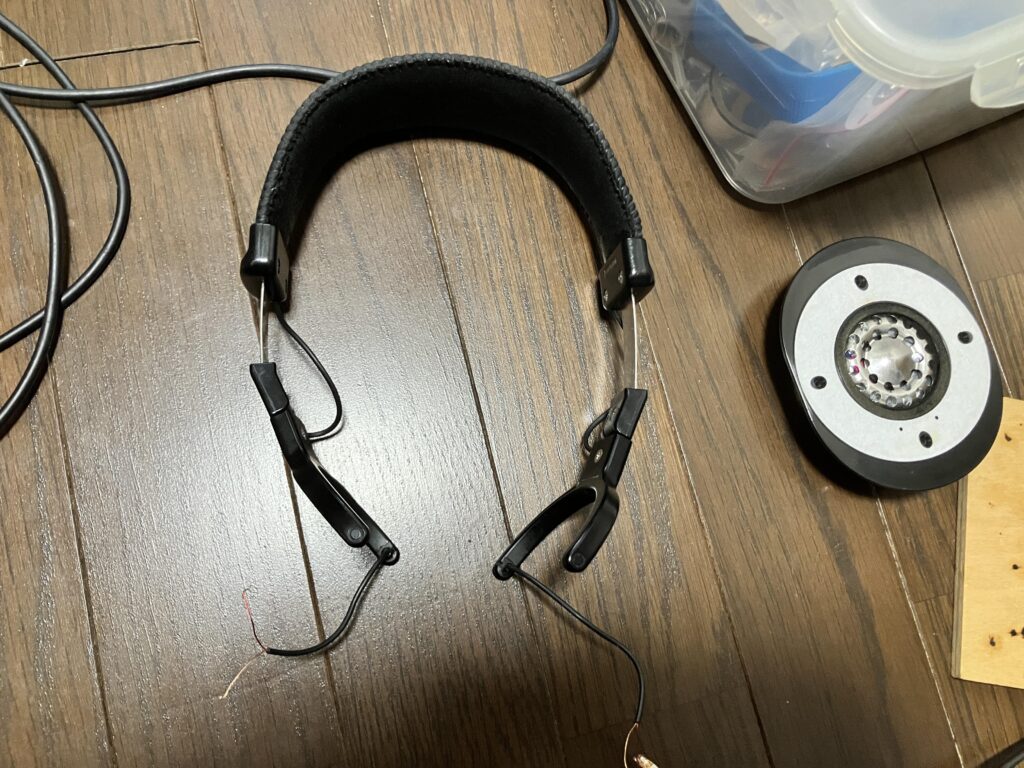

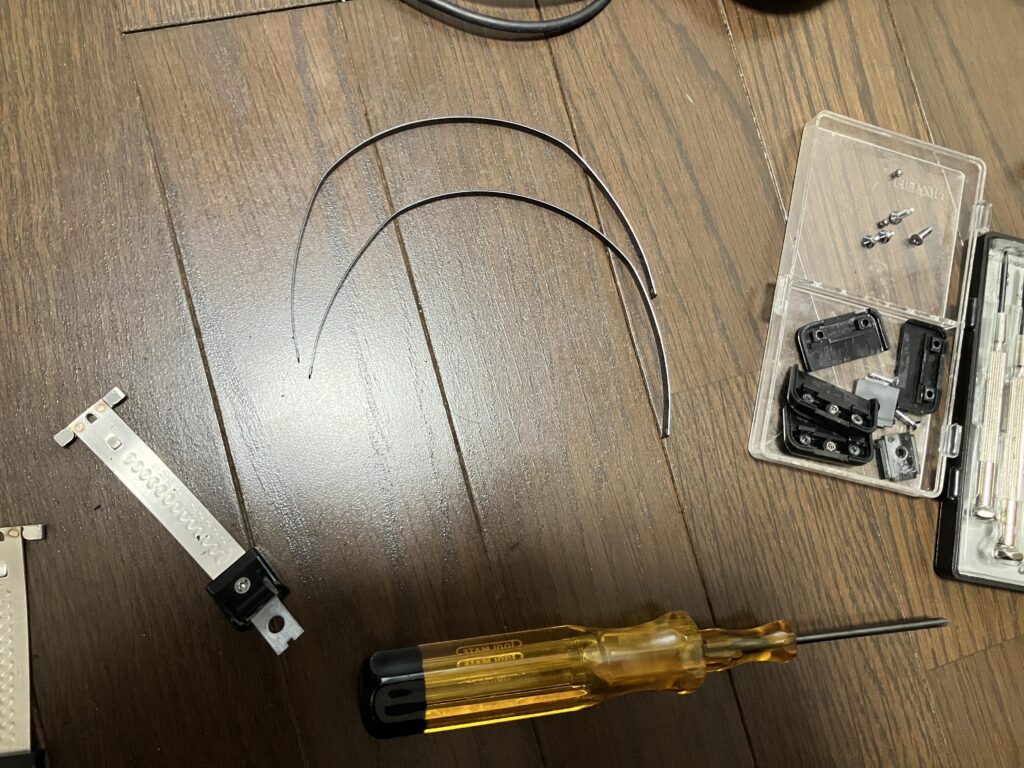

ヘッドバンドのスライダー部分も、ネジを外せば簡単にバラせます。細かいパーツが多いので、小物ケースに分けて保管しておくのがおすすめです。なくすと詰みます、、、
ヘッドバンドから断線した線を取り出して採寸しておく
配線を交換する前に、元の線を取り出して長さを測っておきます。
測ってみたら長さ60cmくらい外径2mmでした。この長さをもとに、新しい線をカットします。
ちなみに導線の規格事情をAIさんに聞いたら面白かったです。
電線の太さを表す主な規格 SQ（スケア / 平方ミリメートル）：
導体（銅線部分）の「断面積」を表す日本独自の単位です。お写真のものは0.2sq〜0.3sq前後の細い信号線やオーディオ線、給電線によく見られる太さです。
AWG（アメリカン・ワイヤー・ゲージ）：
米国規格の「番手」です。数字が大きくなるほど線が細くなります。外径2mm前後のケーブルの場合、中の芯線はAWG24〜AWG22あたりが目安になります。
ここ、余裕を持たせておくのがおすすめです。短く切りすぎると後で泣きを見ます、、、ハンダ付けの際に少し切り詰めることもありますし、取り回しの遊びも必要なので。多少長くても組み込めますが、短いと詰みます。
ヘッドバンドの配線通しは割り箸が活躍
次の関門が、ヘッドバンド内にリード線を通す作業です。
ここ、細長い布製のカバーの中に線を通さないといけないんですが、そのままだと通りません。で、どうしたかというと、、、

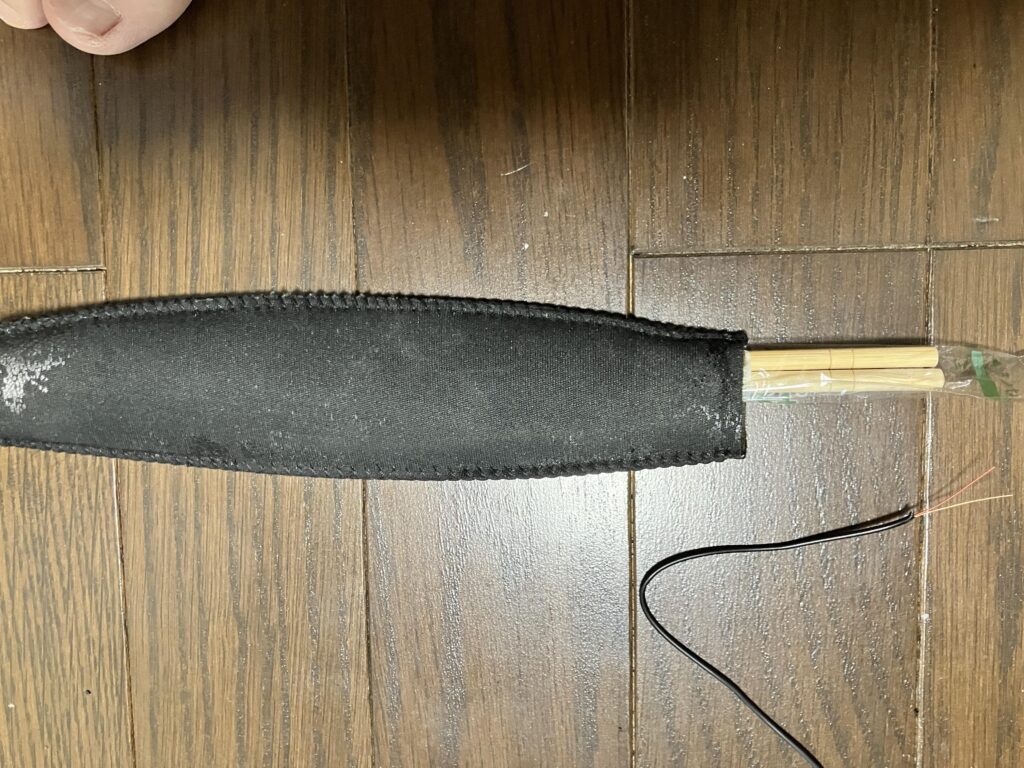

割り箸を駆使しました。割り箸の先にリード線を添えて、カバーの中を押し通していく感じです。原始的ですが、これが一番確実でした。
細い棒状のものなら何でもいいと思います、割り箸が最適解だと思います。家にあるし(笑)
100均のリード線で面食らった話

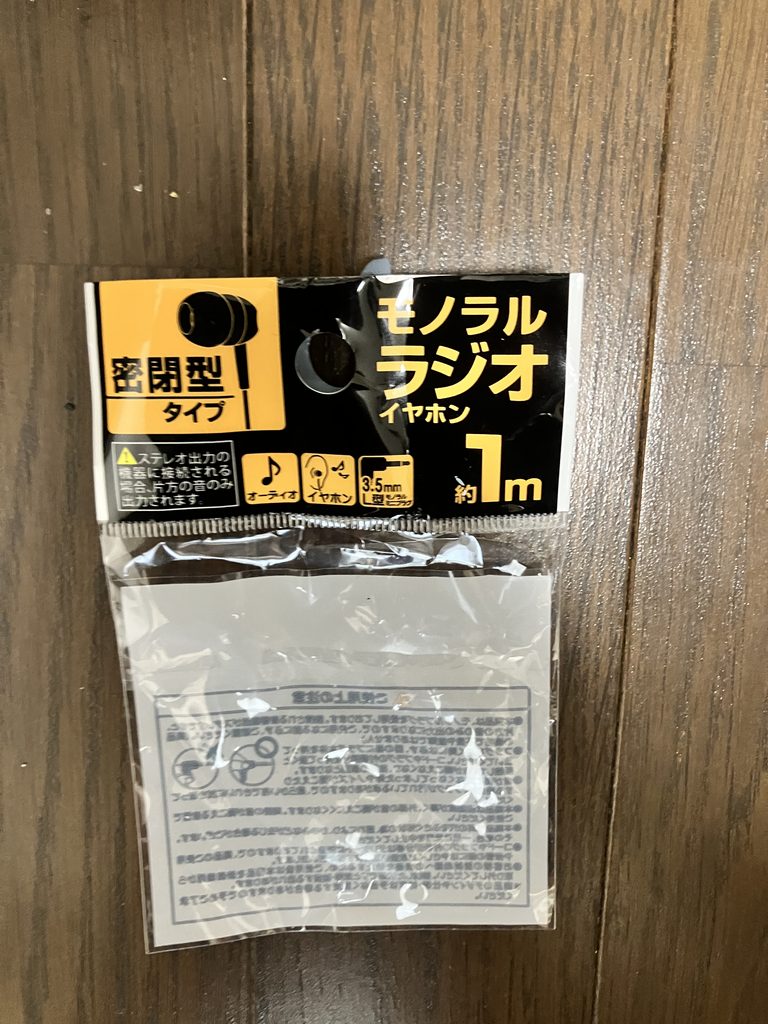

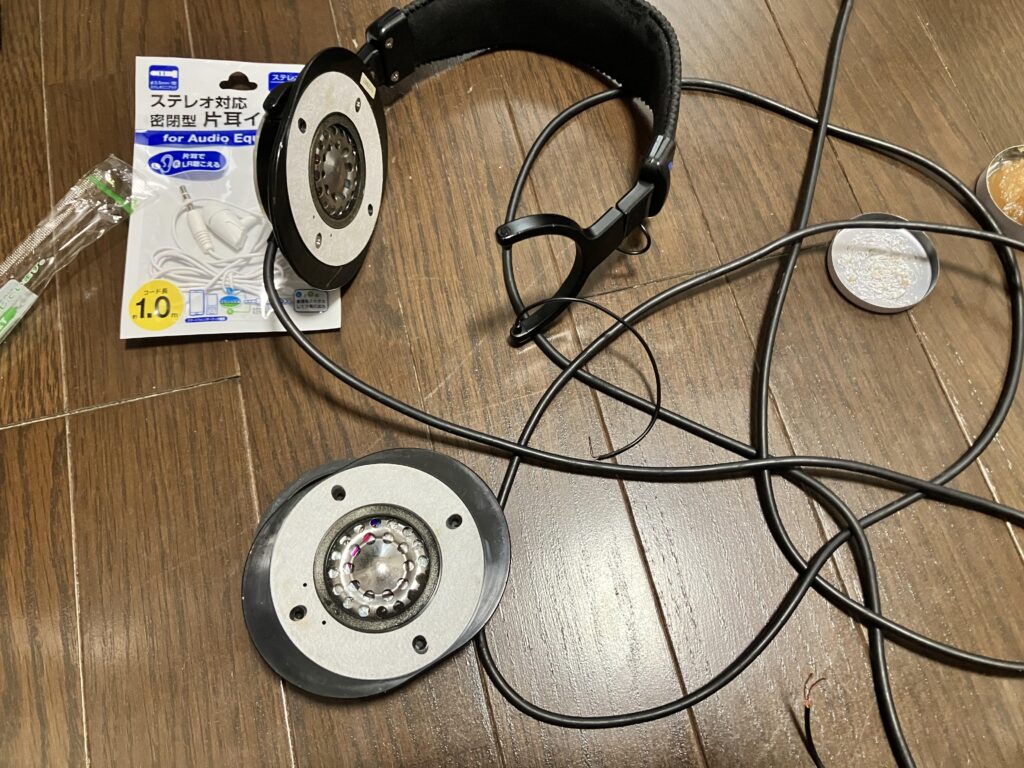

断線した配線を交換するにあたって、普通の導線を使おうかと思ったんですが、、、調子に乗って100均のイヤホンから線を取るという作戦に出ました。
これがですね、、、ハンダ付けするのに融点が高すぎて面食らいました。全然溶けない。イヤホン用のリッツ線って被膜が特殊なのか？？、普通の作業温度だと歯が立たないんですよね、、、

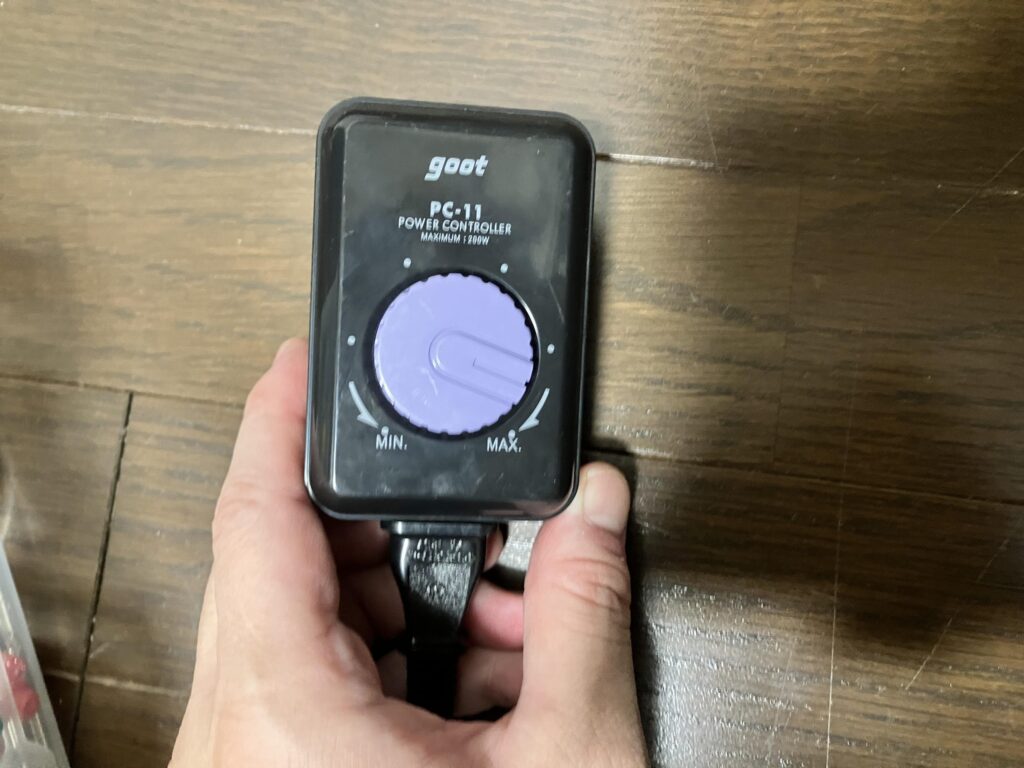

結局、ハンダごての温度をかなり高めに設定して対処しました。温度調整できるコントローラーがあって助かりました。
あと今思えば、最初に予備ハンダをしておけばよかったんですよね。線の先端にあらかじめハンダを乗せておけば、本番のハンダ付けが格段に楽になったはずです。被膜の処理も先に済ませられますし。手順を端折ると結局あとで苦労するという、、、ま、いっかー
修理完了、全工程で2時間
そんなこんなで、修理全工程で2時間ほどで完了しました。
断線箇所の特定、分解、配線交換、ハンダ付け、組み立て、動作確認まで含めてこれくらいです。慣れてる人ならもっと早いと思います。
新品を買えば２万円位ですが、修理なら部品代は数百円。しかも自分で直したという満足感がついてきます。この感覚、Nゲージの電子工作とかと同じですね〜！！
CD900STを使ってる方で「片方から音が出ない」という症状が出たら、買い替える前に一度分解してみることをおすすめします。だいたい断線なので、直せる可能性が高いです。
体感的にはわかってたんですが、こういう直せる道具って長く付き合えていいですよね。壊れたら終わりの製品が増えてる中で、CD900STの設計思想は本当に優秀だと思います〜！
あ！自己責任でお願いしますね！！参考になれば幸いです！ではでは失礼します！！
